6月中旬，作为自控施工代表，我来到了新疆天利石化股份有限公司。在来到施工现场的第一天，各种仪表施工相关的问题便是层出不穷。比如受限于毛细管长度不够，或与工艺管线“打架”，10台楔形流量计的变送器都需要逐台核实安装位置并调整安装高度。而在变送器调整位置后，与之相对应的便是仪表分支电缆的长度的变化、防爆接线箱接线位置的调整和DCS机柜接线端子的调整。而这一系列的连锁反应，原因都是在设计之初没有充分考虑到毛细管的长度。所以只有来到施工现场，亲眼看到施工难点，才能在未来规避这些隐藏的雷点。

图1  因与工艺管线冲突导致需要挪动变送器安装位置的楔形流量计

除了自身设计考虑不充分之外，与其他专业的配合时也存在一些问题。比如装置西侧2台给排水专业的阀门，安装位置在井下。而针对地下安装的仪表，预埋管线是需要提前考虑的。而这种设计漏点一旦暴露，便需要额外的方案，也对应着额外的成本。虽然后续通过新增电缆凹槽的方式解决了布线问题，但付出的精力和时间是成倍增加的。针对此类问题，就需要在前期设计阶段就做好方案，并及时与相关专业沟通。

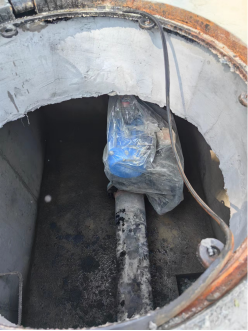

图2  安装在井下的阀门，未预埋管线，需在井壁连通新增的电缆凹槽

而在各类仪表的安装过程中，各种奇葩问题也是陆续出现，这也让我深刻地理解了仪表规格书的重要性。仪表安装，重中之重的便是仪表本身的规格参数和安装规格。法兰尺寸和压力等级、电气接口大小、安装配件规格、供货商的疏忽等因素都会直接影响安装过程。比如下图所示的仪表，就存在诸多问题。

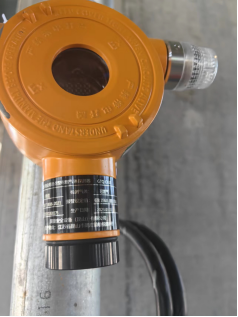

图3 因贴牌颠倒导致安装在2.2米的可燃气体报警器

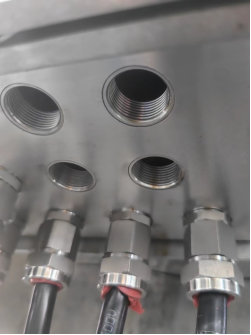

图4  厂家未提供防爆堵头的接线箱

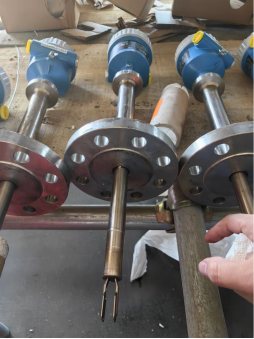

图5  音叉头歪斜的音叉液位开关

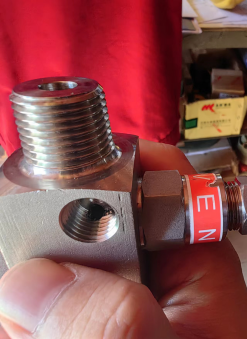

图6 排污口在侧面的二阀组

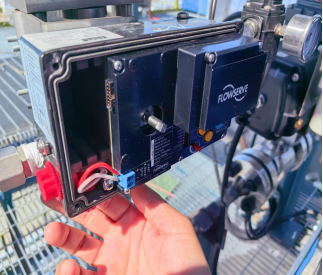

图7 没有带限位开关模组的调节阀

而这些问题的出现，是多方面因素导致的，但作为设计人员，首先需要保证的便是规格书等源文件不出现错误、不违反规范，这既是一种严谨的态度，也是对自己的保护。

在这一个月中，随着现场问题的陆续出现和解决，我不断地加深了对自控设计的理解，也越发地发现自身的不足。所谓知行合一，是在不断补足自身的过程中盘旋前进的过程，更是不断加强自身素质和挖掘潜在能力的必经之路！

纸上得来终觉浅，绝知此事要躬行。对设计工作而言，实践出真知便是永恒不变的真理。
